Imprimiendo en 3D con NinjaFlex y Ultimaker 2

He estado imprimiendo por un largo periodo y los mejores ajustes de impresión hasta ahora son:

Print speed: 20
Printing Temperature: 220
Bed Temperature: 65

Retraction speed: 25
Retraction distance: 3

Travel speed: 100

También me di cuenta de que es mejor no colocar el rollo de filamento detras de la impresora sino que en un lugar más abajo, debido al roce el material no fluye muy bien a través del extruder. Por ahora lo tengo sobre un contenedor de plástico que encontré en la oficina.
No se ve muy profesional, pero funciona :)

Los resultados que he obtenido últimamente los pueden ver en las fotos siguientes:

Actualización:

Ya he estado imprimiendo por más tiempo y probando distintas configuraciones de impresión. Para modelos que tienen grandes superficies, el volumen interior es impreso con una grilla (a menos que lo impriman sólido), me he dado cuenta que es mejor bajar la velocidad de impresión justo en el layer en que la impresora comienza a cubrir la totalidad de la grilla para hacer la terminación.
Para esto utilizo un Plugin que viene incluido en el software Cura que se usa para generar los archivos que serán leídos por la impresora Ultimaker. El nombre del Plugin es "Tweak at Z" y nos da la posibilidad de cambiar los ajustes en un determinado layer. En este caso lo que hago es visualizar los layers cambiando la vista con el botón de visualización arriba a la derecha, ahi puedo ver exactamente en qué layer la impresora empezará a cubrir la grilla interior para hacer la terminación del objeto.
Las veces en que no utilizé este "truco" el objeto quedó con hoyos debido a que la velocidad de impresión que estoy utilizando es muy rápida como para extruir suficiente material y cubrir esas superficies que no tienen soporte alguno.
Luego de identificar el layer en que el modelo comienza a hacerse sólido completamente, utilizando el Plugin, le bajé la velocidad al 50%. Estoy usando una velocidad de impresión de 40mm/s, por lo tanto, la velocidad baja a 20mm/s cuando comienza a imprimir ese layer.

Pueden utilizar el mismo Plugin para subir la velocidad al 100% luego de que la impresora imprima un par de layers a velocidad lenta, asi no tienen que esperar tanto a que se termine de imprimir el modelo.

A continuación dos fotos, una donde imprimí uniformemente a 40mm/s y otra donde utilizé el Plugin.

izquierda: la misma velocidad de 40mm/s durante toda la impresión   derecha: Bajando la velocidad con el Plugin desde el layer 25 y volviéndola a su normalidad en el layer 28

izquierda: la misma velocidad de 40mm/s durante toda la impresión
derecha: Bajando la velocidad con el Plugin desde el layer 25 y volviéndola a su normalidad en el layer 28

Últimos ajustes que he utilizado con éxito:

Layer Height: 0.1
Bottom / Top thickness: 0.3
Fill density: 20

Print speed: 40
Printing Temperature: 224
Bed Temperature: 65

Retraction speed: 45
Retraction distance: 4.5

Travel speed: 200
Bottom Layer Speed: 20

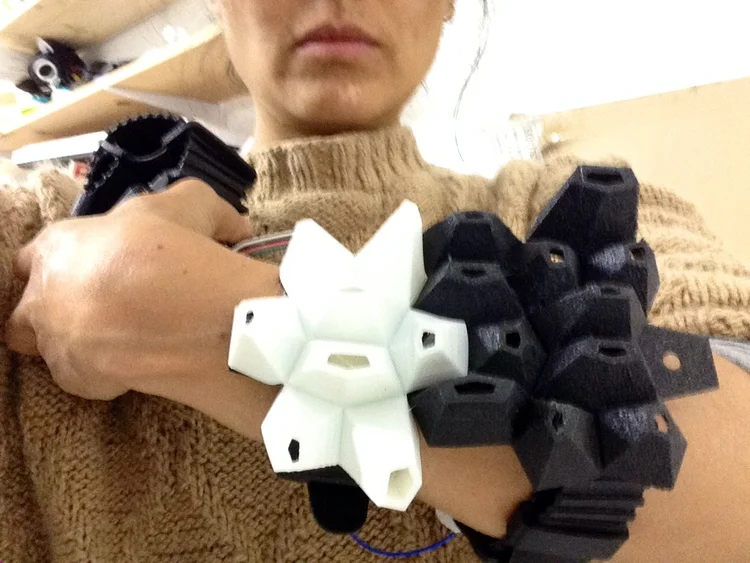

Algo del trabajo que estamos haciendo:


Nota: el post original de este tutorial esta en el link:
http://www.yesyesno.com/blog/2014/8/22/printing-ninja-flex-on-ultimaker-2

Printing with Ninja Flex filament using Ultimaker 2

We are having improvements and the best settings so far are:

Print speed: 20
Printing Temperature: 220
Bed Temperature: 65

Retraction speed: 25
Retraction distance: 3

Travel speed: 100



Also the best way to feed the extruder is from the bottom, maybe now it doesn't look so fancy, but it's working :)
You can see the last results on the images bellow:

updates:



I have been using ninjaflex for a while and trying more different settings, for models that have large surfaces and the volume is made with an interior grid, I have to slow down the speed with the pugin "Tweak at Z" at least 3 layers otherwise you will be able to see holes that weren't covered totally.
After to identify the layer (layer view) when the model goes from the grid to a solid surface I slow down the speed to 50%. The faster speed that I have tried and works pretty well is 40mm/s, so it will be 20mm/s to have a smooth final surface.
You can appreciate the difference in the image below:

left: same speed the whole process right: slowing down the speed from layer 25 to 28

left: same speed the whole process
right: slowing down the speed from layer 25 to 28

Last settings used successfully:

Layer Height: 0.1
Bottom / Top thickness: 0.3
Fill density: 20

Print speed: 40
Printing Temperature: 224
Bed Temperature: 65

Retraction speed: 45
Retraction distance: 4.5

Travel speed: 200
Bottom Layer Speed: 20





work in progress....

photo 1.JPG

Designing the Bio-sensor wrist band

This prototype places the sensors independently, so they can be adjusted to everyone.

It is composed by two 3D printed pieces, one solid with PLA (blue) and another flexible using ninja flex (white). The shape allow us to extend the length of the arm band by adding more pieces in case it's necessary.
This prototype is working well, but now we need to unify this design to make it easy to install and give it an interesting look.


Testing materials, shapes and LEDs

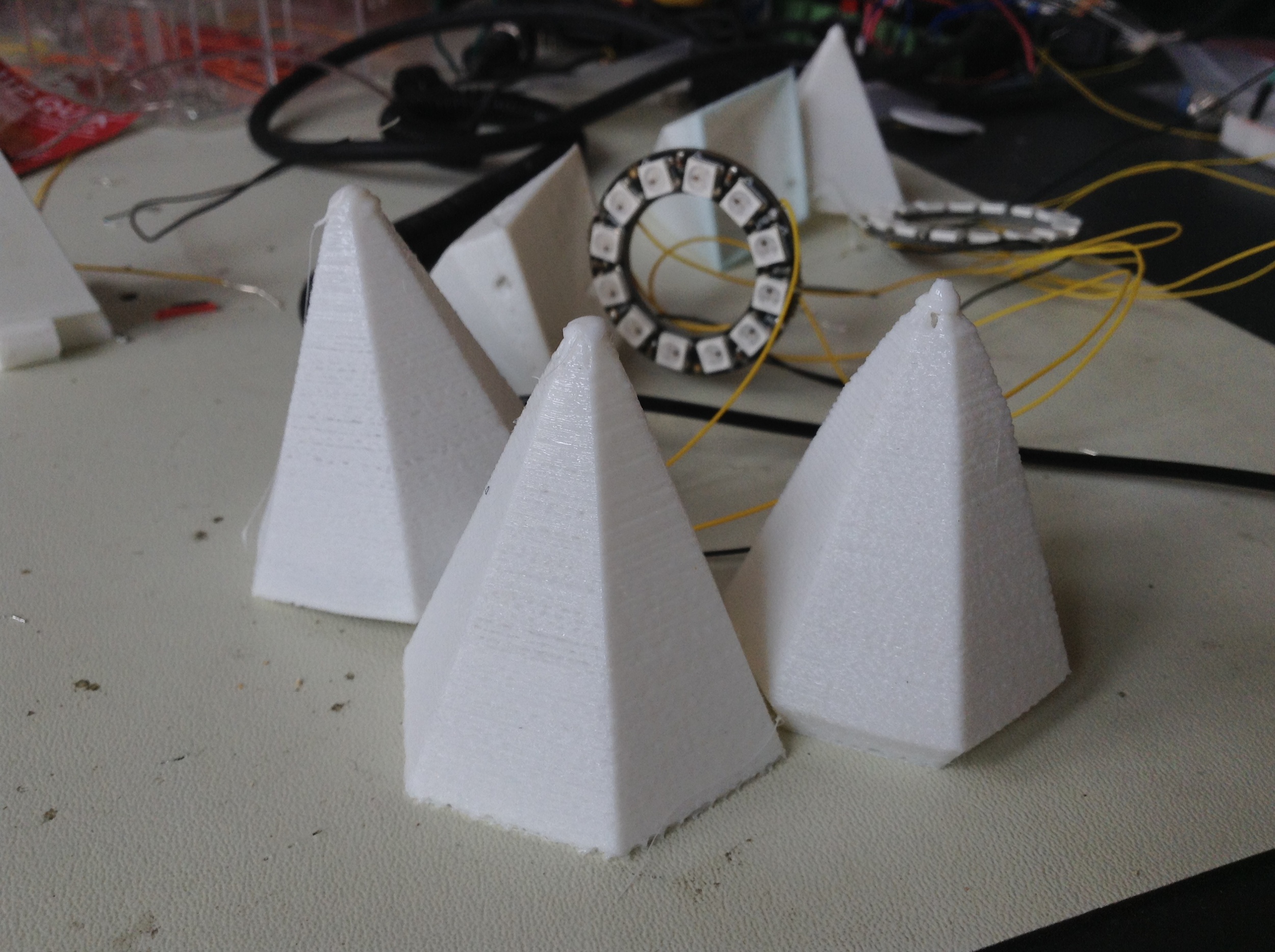

This research shows different shapes for spikes that we can sew to the fabric to cover the arm band with the sensors and the electronics. We started to work in a modular way to get the look we are looking for. Also we are working with soft materials to make it safe for kids.
Some materials include leather (grey) and ninja flex printed in our new 3D printer (Ultimaker2).

The final shape allows us to include LEDs inside this spikes with a great look. This material is great spreading the light, you can see the images bellow.

more iterations.
Following the modular line, we are working in joints that can be easily attached and sewn to fabric. 3D printing another piece on PLA (blue) seems like it's working good.

Last version, not printed yet, includes holes to sew the PLA piece to the fabric, see last image bellow.
